济南音视频工程施工中,如何设计安装投影机

文章作者:和声智能科技 发布时间:2020-03-09 17:37:08 浏览次数:0
.

现在很多公司在济南音视频工程实施的过程中,选择把投影机吊装,虽然它的体积非常的小,但是也可以节省会议室很多的空间,但是在安装过程中也有一些问题大家不是很清楚,接下来我们也会为大家简单的分析一下工程施工过程中安装投影机的规划。

一、前期规划

1、确定投影机的安装位置

(1)、我们可以根据投影幕布的安装位置来确定投影距离,进而找到房间中比较适合安装投影机吊架的位置(屏幕到投影机的镜头距离,是首要考虑的问题。虽然多数投影机是变焦镜头,但是可变的范围还是有限的。应根据投影机的说明书计算相关的距离)。

(2)、需要考察建筑结构,验证将要用来支撑投影机及支架的建筑结构完善性,保证投影机吊装后的牢固性。这一部分完成后,我们才能进行接下来的工作。在进行这部分规划时,可以参考以下原则:镜头缩放越大越好,因为光传输距离越短,镜头就越靠近屏幕,因此光损失越少。但是镜头越靠近屏幕,则镜头的变型越厉害。所以在一般的情况下,取中间值比较好,这样可调节的余地更大一些。

(3)、在音视频工程实施过程中,还需要适当考虑安装余量,并为投影机的散热留出适当空间,如投影机散热口在机身后方,规划时就要保证安装投影机后,其机身后部与墙壁之间有一定的散热空间。

如果是电动升降的投影机吊架,还要考虑在天花板旁边留检修口。

2、确定线缆的布置

(1)、在这个部分,我们首先需要考虑的是预埋HDMI线材的走向,由于传输距离的延长必然会造成投影机的信号发生衰减,因此我们需要缩短这一距离,如果无法避免,需要提前考虑为信号源安装信号放大器,以保证投影机投射出的画面效果。另外,在铺设投影机供电线材时需要注意,要在投影机吊架旁安排一个独立的电源和控制线,如果是电动升降吊架,则应该有一路单独的电源线及控制线。

(2)、另外需要注意的问题是电气线路的敷设,由于这部分的电气线路既包含有交流供电线(强电),也包含有HDMI传输线、VGA线、视频线和控制线(弱电),由于这两者的电压悬殊,因此为避免干扰并防止电线绝缘层老化而出现意外,一定要将两者分别穿管并保持一定间距。在这方面,请参考本微信号的有关线缆敷设的相关文章。

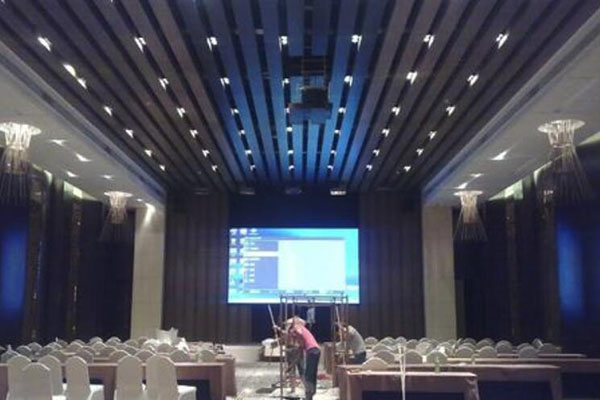

音视频

二、选择并安装投影机吊架

1、选择投影机吊架

音视频工程中可以选择的投影机吊架的分类较多,有交剪式电动吊架、竹节式电动吊架、盒式电动吊架、臂式升降吊架、臂式固定吊架等多种类型,在工程应用上,使用电动升降的方式比较常见。

使用电动吊架,这样在投影时可放下投影机,观影完毕后再收回投影机,让空间保持原有装修时的一致,不会因为投影机的出现破坏整体装修风格。不过由于这类电动升降式吊架的费用相对较高,对天花板上的空间有一定的要求,因此在选择时需要根据现场条件确定。

另外需要注意的是,虽然投影机吊架这一产品并不起眼,但为了保证安装后投影机的使用安全,因此吊架是经过安全认证和保险的产品,其采用的钢材应平直,无显著扭曲,切口处应无卷边、毛刺,同时钢材也应拥有一定厚度,以保证牢固性。

2、投影机吊架的安装

在进行这部分工作时,首先需要在开始确定的安装位置上找到安装点,然后在天花板吊顶上开孔,确保吊架及线材能够穿过,接下来是确保投影机和吊架能够被牢固地安装在天花板上。

在完成前,还需要进行一些确认,否则后期需要对画面进行更多的调整,直到符合要求为止。

(1)、我们要保证投影机的镜头与幕布的中心点在同一垂直线上,这在安装吊架前可以通过做辅助线的方式来确定;接下来,我们需要确定吊架的中心位置和投影机的镜头中心一定要重合,这在安装吊架前可以使用铅垂来辅助完成;此外,我们还需要保证投影机的镜头与幕布的上边沿在同一水平线高度上,只有保证以上几点,才能够确保投射出的光线与幕布垂直,不会出现水平方向的梯形失真,避免之后需要进行的频繁移位和校正。另外还有一些注意事项,如投影机吊架要与天花板牢固连接,应使用配套的螺丝螺栓;

利用投影吊架所附带的万向爪,可以灵活的调整投影机的安装角度。

将万向爪用螺丝固定在投影机的安装孔上(每种不同型号的投影机,安装孔的位置都并不一样)

吊架位置的附近应远离热源、避免有水、注意防潮等。同时还应在安装规划前考虑到方便日后保养的因素等。特别注意不要在空调出风口附近,一方面是风会吹动投影机,引起画面抖动,另一方面出风口可能有冷凝水,滴在投影上,会引起事故。

三、调试部分

吊装投影机的大部分工程到此就已经结束,但这并不意味着我们马上就可以使用投影机观赏到好的画面,我们还需要进行进一步的调试,以保证获得更好的画面效果。

(1)、如果是电动升降的投影机吊架,我们需要调整升降吊架的行程,行程控制开关有“上行程”和“下行程”两个,“上行程”开关调得过紧,则会拉坏天花板,调得过松,则投影机升上去后,闭合不到位,外观难看。而下行程开关,则会出现屏幕图像定位不准的情况。

我们需要调整画面的显示方式,使用者可以在投影机的OSD菜单中找到“镜像”选项,让画面的上下显示符合观看标准。

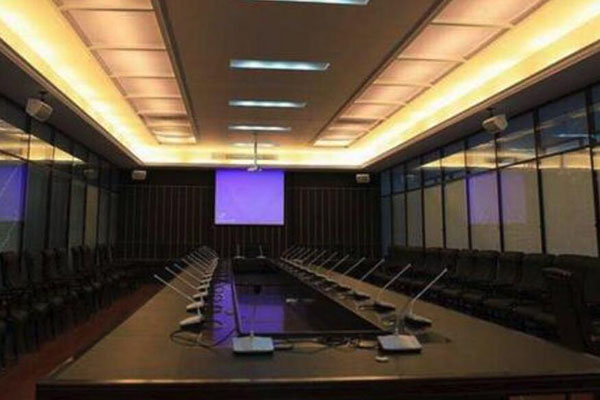

音视频

(2)接下来,我们可以将画面投射到幕布上,同时调整投影机的镜头进行对焦,保证投射出的画面尽量充满整个幕布。如果使用者注意到前面我们说到的所有细节,那么此时投射出的画面应该是规则的矩形,如果不是,那就需要使用梯形修正功能进行修正,或对吊架的安装位置进行调整。但总体来说,比较理想的状态是无需对画面形状进行任何校正即可看到投射出的规则矩形画面。

四、日常的维护保养

到此吊装投影机的工程已经全部结束,但这并不是一劳永逸的,我们还需要注意日常的保养维护工作,电动升降架工作时间长了,行程会不准确,这个时候就应该重新调整行程开关,保证升降的准确性。而对于任何形式的吊架,都应定期检查问题。

上述内容中为大家介绍了一下济南音视频工程施工过程中,安装投影机的规划,相信大家看完之后会对此有进一步的认识和了解,如果您想要了解更多音响、音视频的内容,可以多多关注我们的网站,希望能够帮助到大家,这样我们将会感到非常的开心。
