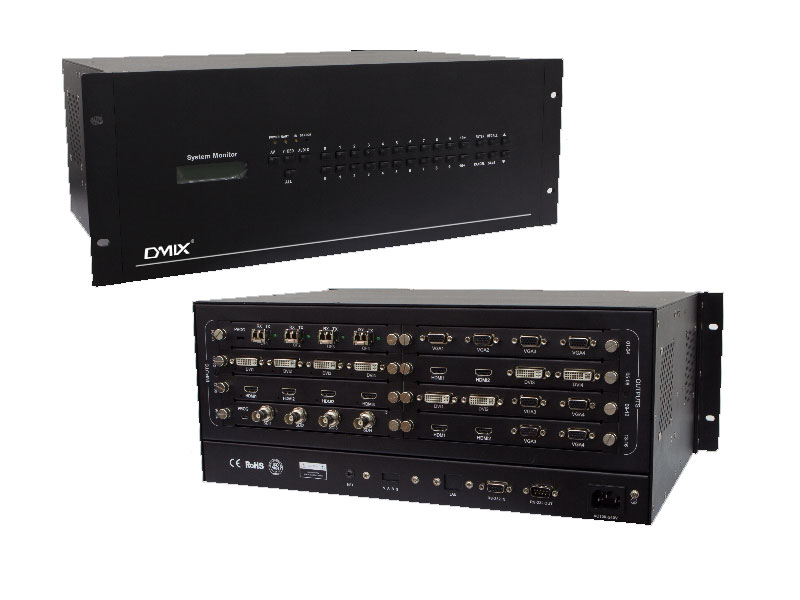

DMIX  DV-HC3232  无缝组合插卡式32系主机

DMIX DV-HC3232 无缝组合插卡式32系主机

所属分类:高清无缝混合插卡式矩阵 关注人气:0

  产品特性:  DV-HC系列混合拼接插卡矩阵切换器是一款配置灵活的矩阵信号切换拼接器。采用高性能的硬件设计,完美支持各类高清晰数字/模拟信号切换处理及显示拼接功能。为各行业的多种视频信号分配切换处理、不同比例的拼接应用提供一站式解决方案,可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的大屏幕拼接应用场合。  DV-HC系列混合拼接矩阵切换器提供H...

相关关键词
详细介绍


  产品特性:

  DV-HC系列混合拼接插卡矩阵切换器是一款配置灵活的矩阵信号切换拼接器。采用高性能的硬件设计,完美支持各类高清晰数字/模拟信号切换处理及显示拼接功能。为各行业的多种视频信号分配切换处理、不同比例的拼接应用提供一站式解决方案,可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的大屏幕拼接应用场合。

  DV-HC系列混合拼接矩阵切换器提供HDMI、DVI、VGA、VIDEO、YPBPR、SDI、光纤信号本地输入及输出的矩阵切换器功能,及HDMI/DVI/VGA/SDI/双绞线拼接输出功能。除此之外,还提供HDBaseT输入输出板卡,配合双绞线传输器可通过双绞线延长输入与输出的信号传输距离到100M,另外还提供光纤输入输出板卡,配合光纤传输器通过双芯多模光纤延长输入与输出的信号,传输距离300M,更可更换为使用单模光纤传输的单模收发器提升传输距离达10KM。

  通过定制配置各类相同或不同的输入输出卡可以组成单一接口类型或多接口类型的矩阵,如光纤矩阵,HDMI矩阵,DVI矩阵,VGA矩阵,VIDEO矩阵,YPBPR矩阵,SDI矩阵等等。灵活的插卡式、模块化结构,完美解决了视频项目中信号源过多和数模信号并存的兼容难题,并可以最大程度的节省成本,利于系统升级、扩容及维护。

  通过定制配置各类相同或不同的拼接输出卡,通过专业PDMatrixControl软件对相应的输出端口号进行设置,实现N台液晶显示拼接成一个1080P的高清画面或输出任意比例的拼接效果。

  DV-HC系列混合拼接矩阵系列带有断电现场保护、LCD液晶显示、具备RS-232通讯接口,可以方便的与个人电脑、遥控系统或各种远端控制设备以及配合中控使用。支持网络APP信号切换控制功能,用户可通过移动设备直接完成混合拼接矩阵的信号切换、模式设定、通道编辑等信号切换类功能。

  DV-HC系列混合拼接矩阵采用SoC核心架构,系统应用总线架构技术、IP核可复用技术、软硬件协同设计技术、SoC验证技术、可测性设计技术、低功耗设计技术、超深亚微米电路实现技术。

  DV-HC系列混合拼接矩阵采用纯插卡式箱体结构设计,模块化结构可配置为单一接口或多接口类型矩阵,板卡插槽采用工业PVC轨道,抗冲击性能好。

  DV-HC系列混合拼接矩阵矩阵采用全数字主切换芯片,所有信号无压缩纯数字切换,无损传输

  支持无缝切换功能,对数字、模拟信号均可实现无缝切换,无黑场

  兼容HDCP协议:可正常传输带内容保护的视频内容

  EDID支持自动读写、自动切换功能,同时支持手动读写功能

  EDID可自动获取当前切换状态最佳分辨率,并自动输出分辨率以达到最佳显示效果

  断电现场切换记忆保存功能

  前面板LCD显示屏,可实现同步操作显示功能,并可查询矩阵实时切换状态

  矩阵支持前面板手动切换控制,LED发光按键,自带矩阵LED操作指引功能

  DV-HC系列矩阵面板支持10个场景的存储和调用,使用矩阵专业控制软件可实现任意数量的场景存储和调用(数量与矩阵通道数相关)

  矩阵支持1080P/60的所有HDTV分辨率

  所有信号采用总线交换技术,并采用单独的专用通道传输,确保所有图像的实施显示

  电路板全部采用沉金工艺,高抗氧化性,焊接强度高;板卡与主板之间采用镀金工艺高速连接器链接,确保信号稳定无损传输。

  系统支持APP控制功能,需选配网络控制模块,用户可通过移动设备智能手机、平板直接完成混插矩阵的信号切换、模式设定、通道编辑等功能。支持安卓及IOS系统;

  支持信号预监功能,可在APP与中控触摸屏上查看

  可分别调节输入、输出通道的亮度、对比度、清晰度,并可一键还原

  输入、输出通道均支持分辨率、刷新率调节功能

  32系列以上设备,采用双电源设计

  支持图像拼接功能

  信号源支持自定义名称,拼接信号模式支持自定义名称,可根据实际需要修改名称

  拼接模式显示比例:2x2、2x3、3x3、3x4、4x4等任意拼接比例输出,拼接布局支持自定义。

  支持RS232控制协议,可以方便的与个人电脑、遥控系统或各种远端控制设备以及配合中控使用
